معلومات تفصيلية |
منتوج وصف
مقدمة المنتج

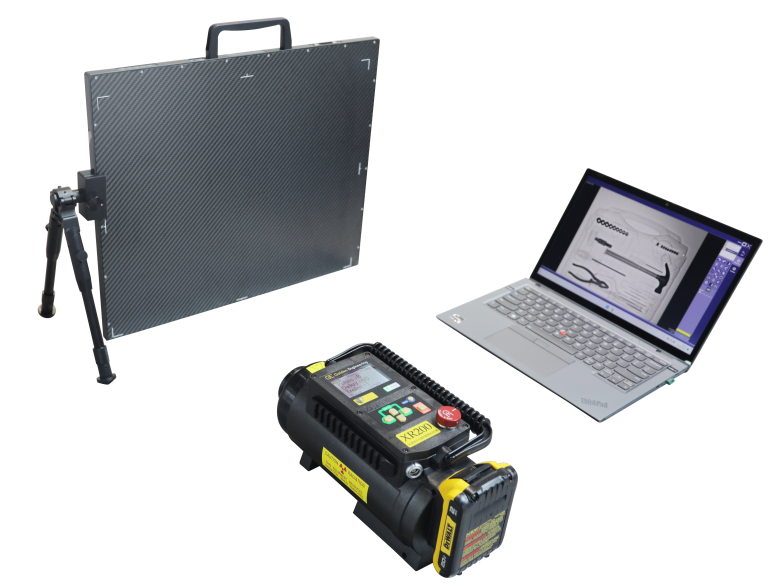

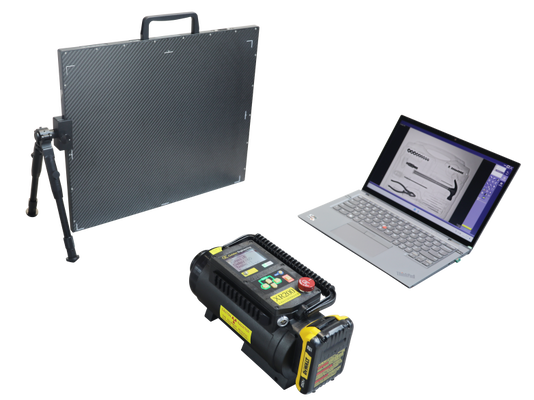

نظام المسح الضوئي HD Ultra-thin X-ray Scanner هو جهاز يستخدم التصوير الفلوروسكوبي بالأشعة السينيةيمكن للمشغلين الكشف بسرعة عن البضائع الخطرة المخفية في الطرود والمركبات المشبوهة.
خصائص المنتج
- عالية الوضوح:الصور عالية الوضوح تسهل على المشغلين تحديد أنواع العناصر في الحزمة وتحليل التفاصيل.
- رقيق جداًيمكن وضع كاشف لوحة مسطحة رقيقة للغاية في فجوات ضيقة لسهولة الفحص.
-خفيف الوزن:من السهل تجميع المعدات، ومستشعر اللوحة المسطحة خفيف الوزن، وسهل الإعداد.
- بسيط:سهلة التشغيل، الاتصال اللاسلكي، التحكم عن بعد انبعاث نبض، جهاز الكمبيوتر بشاشة لمسة مريحة لمعالجة الصور.
المشهد التطبيقي:
الـ EOD/IED:
يجب على المشغلين القيام بمهمتهم بأمان قدر الإمكانوتلعب أنظمة المسح الضوئي بالأشعة السينية المحمولة بشكل خاص دوراً حاسماً في تحقيق هذا الهدف، صور عالية الجودة للأجسام المشتبه بها، مع ضمان سلامة جميع الأطراف المعنية.
مراقبة مضادة
يلعب نظام المسح الضوئي بالأشعة السينية المحمول دورًا حاسمًا في فحص الأشياء اليومية - مثل الأجهزة الإلكترونية والأثاث والجدران (الخرسانة والجدار الجاف) وحتى فحص غرفة فندق كاملة.عندما تحرس شخصية عامةأو سفارةيجب فحص هذه المنتجات وكذلك الهدايا أو الهواتف المحمولة البريئة نظرًا لأقل تغيير في المكونات الإلكترونية التي قد تعني أنها تستخدم كجهاز الاستماع.
مراقبة الحدود
يسمح للمشغل بحمل النظام الكامل في سيارته أو في حقيبة ظهر عند الحاجة.فحص العناصر المشتبه بها سريع وبسيط ويوفر أعلى جودة الصورة للقرارات في الموقع.
الجمارك
في الجمارك، يجب على موظفي نقاط التفتيش إجراء فحص سريع وغير متطفل وغير مدمر للسيارات والحزم المشتبه بها التي يواجهونها على أساس يومي.توفر أنظمة المسح الضوئي بالأشعة السينية المحمولة حلًا ممتازًا للتفتيش لمراكز التفتيش التي لا تحتوي على أنظمة تفتيش كبيرة للشحن أو المركبات أو تحتاج إلى حل مكمل.
الخصائص
● يمكن تجميعها بسرعة في الموقع.
● لوحة التصوير باستخدام تكنولوجيا السيليكون غير المتبلور، الصورة واضحة جداً.
● يمكن تشغيله بالتحكم عن بعد في الخلف.
● أدوات تحسين الصورة والتحليل القوية.
● واجهة بديهية، تصميم الصور لا نهائي،
بساطة العملية
● برنامج سهل الاستخدام.
المعلمات التقنية
1.كاشف لوحة مسطحة
| نوع جهاز الاستشعار | a-Si |
| مُشعل | غوس / CsI:TI |
| المنطقة الفعالة | 350 × 430 ملم |
| نسبة الدقة | 2560 × 3072 |
| حجم البكسل | 139 ميكرومتر |
| استهلاك الطاقة | < 20 واط |
| الدقة المكانية | 3.5 LP/mm |
| نطاق الطاقة | 40-160 كيلو فولت |
| النطاق الديناميكي | ≥ 84 ديسيبل |
| الحساسية | ≥0.54 LSB/nGy |
| بعد الصورة | < 1% الإطار الأول |
| الحجم | 385*456*15ملم |
| الوزن | ≤4kg (بما في ذلك البطارية) |
| المواد الهيكلية | سبيكة الألومنيوم والمغنيسيوم |
| المواد الأمامية للكاشف | لوحات الألياف الكربونية |
| مسافة الحافة الضيقة | الجزء السفلي ≤5mm؛ الجانب الأيسر ≤10mm |
2.الأشعة السينيةالمصدر
| اختراق | صفيحة فولاذية 22 ملم (60 ملم صفيحة ألومنيوم) |
| الحجم | 390ملم × 108ملم × 148ملم |
| الوزن | 5.4kg (بما في ذلك البطارية) |
| معدل النبض | 15 نبضة في الثانية |
| الحمولة القصوى | 200 نبضة كل 4 دقائق (3000 نبضة/ساعة) |
| إمدادات الطاقة | بطارية ليثيوم أيون 20 فولت، يمكنها أن تصدر 5500 نبض عند الشحن الكامل |
| وقت التأخير | عندما يتم تشغيل مفتاح الانبعاثات ، هناك وقت تأخير من 15 إلى 240 ثانية. |
| الجهد | 270kV النبضات (سلامة المستخدم) |
3.نظام التصوير
| منصة النظام | جهاز كمبيوتر محمول بشاشة لمسة |
| نظام برمجي | نظام معالجة الصور والاستحواذ المهنية |
| معالجة الصور | أدوات تحسين وتحليل الصورة، بما في ذلك الدوران والانعكاس والمرآة والتكبير واللون الزائف والقياس والخياطة وما إلى ذلك. |
| تخزين الصور | أكثر من 10000 صورة |
| وظيفة الأمن | كلب تشفير، تسجيل دخول، نظام استخدام الاسم الحقيقي، مريحة للتفتيش في وقت لاحق |
4.طريقة الاتصال
| دعم الاتصال اللاسلكي والاتصال السلكي 50 متر، عملية الاستحواذ على مفتاح واحد، مجرد الضغط على زر الاستحواذ لتشكيل تلقائيا أفضل صورة. |
| مسافة التحكم عن بعد: مسافة التحكم عن بعد لصندوق الاتصال القياسي يمكن أن تصل إلى 50 مترًا.والجسر اللاسلكي الفردي الاختياري وصندوق الاتصالات مسافة التحكم عن بعد يمكن أن تصل إلى 500 متر. |
5تصوير الطاقة المزدوجة
إنتاج طاقة مزدوجة ، يميز بسرعة بين المواد غير العضوية والعضوية ، ومراقبة وتحليل مختلف البضائع الخطرة. التصوير بالطاقة المزدوجة يأخذ الصور مرتين مع طاقات مختلفة ،والنظام سوف يحسب، تحليل ودمج الصور تحت الطاقتين للحصول أخيرا على الصورة بعد تصنيف المواد ذو الطاقة المزدوجة.
| الحجم | 145*90*36ملم |
| الوزن | 0.4 كجم |
| معايير البطارية | 12V1Ah |
| وقت العمل | 7 ساعات |
